装配式钢结构修建研究与实践-合肥紫云广场

宣布日期：2022/10/11 浏览次数：8735

一项目概况

紫云广场项目位于合肥市经开区紫云路与蓬莱路交口东北部，，，，，，，，北部紧临天门湖康健驿站、东达安建大，，，，，，，，西为高压走廊。。。。。。。项目建设用地面积约1.38万平方米，，，，，，，，总修建面积约7万平方米。。。。。。。

UU电玩-中国官方网站

本项目包括多层裙房和主要楼层高度为11层，，，，，，，，47.25米的东塔楼、93.45米的22层西塔楼。。。。。。。多层裙房接纳钢框架结构；；；；；；东塔楼接纳钢框架结构；；；；；；西塔楼接纳钢框架-支持结构。。。。。。�？？？？？？？？蚣苤幽筛止芑炷林峁剐问浇幽筛止芑炷�-中心支持结构。。。。。。。

项目建设内容集办公、社区中心及配套设施等多功效为一体，，，，，，，，接纳装配式钢结构制作，，，，，，，，装配率凌驾50%，，，，，，，，是合肥市首个大型装配式钢结构公共修建。。。。。。。项目在设计前期经由多计划比选，，，，，，，，最终决议接纳装配式钢结构计划。。。。。。。

项目被安徽省住房和城乡建设厅评为2019年装配式修建树模项目，，，，，，，，2020年9月，，，，，，，，安徽省住宅工业化增进中心组织的“全省装配式钢结构修建手艺与管理”高级研修班在本项目观摩。。。。。。。2020年12月，，，，，，，，全省修建节能与科技事情推进会暨装配式修建现场会在合肥召开，，，，，，，，本项目被作为观摩项目。。。。。。。2022年7月，，，，，，，，本项目获得钢结构建设领域最高声誉“中国钢结构金奖”。。。。。。。

UU电玩-中国官方网站

二手艺特色

1 装配式修建与修建功效的融合

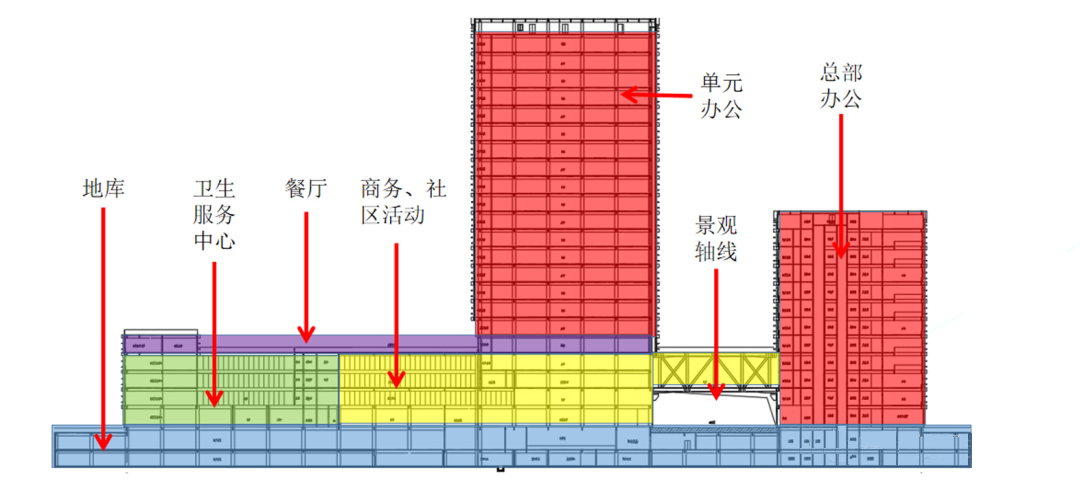

项目充分使用钢结构的制作优势，，，，，，，，将差别的修建功效融入项目中。。。。。。。凭证现代企业总部办公及社区服务功效需求，，，，，，，，增添文化展示、交流互动、休闲健身、高端客户交流平台等场合，，，，，，，，打造现代、高效、特色鲜明的空间情形。。。。。。。设计使用钢结构大空间的优势，，，，，，，，将卫生服务中心、餐厅、商务、社区运动中心、单位办公、总部办公、地下车库融入到整幢修建之中。。。。。。。体现了装配式修建与修建功效的融合。。。。。。。

UU电玩-中国官方网站

2 装配式修建与修建空间的融合

团结平面结构设置共享空间，，，，，，，，裙房及高层屋顶均设置屋顶花园，，，，，，，，形成“立体绿化、笔直庭院”的意境。。。。。。。团结环形跑道、笔直楼梯等营造富有生涯气息、条理富厚、亲近自然的情形特色。。。。。。。

内部空间设计恬静温馨，，，，，，，，每个楼层团结功效设置休息交流区、咖啡吧等，，，，，，，，创造知足身心康健、人性化、生涯化的场合。。。。。。。设计通过广场绿化、下沉庭院、平台绿化、空中花园绿化、屋顶绿化，，，，，，，，团结乔木、灌木、花卉、草坪等种种适地性植物，，，，，，，，创造多维空间绿化效果。。。。。。。

UU电玩-中国官方网站

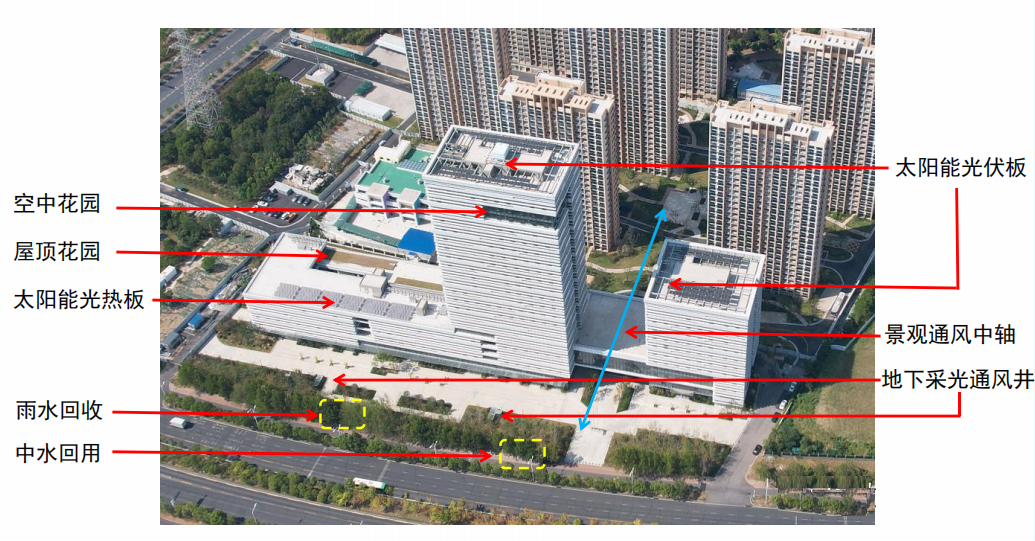

设置下沉庭院、地库采光透风口、修建底层多处倾轧、屋顶庭院、屋顶花园等步伐形成优异的透风范光条件；；；；；；团结立面水平遮阳板、雨水网络、太阳能热水、太阳能光伏、节水节电用具、LOW-E中空玻璃等，，，，，，，，配合打造绿色节能的企业办公修建规范。。。。。。。

UU电玩-中国官方网站

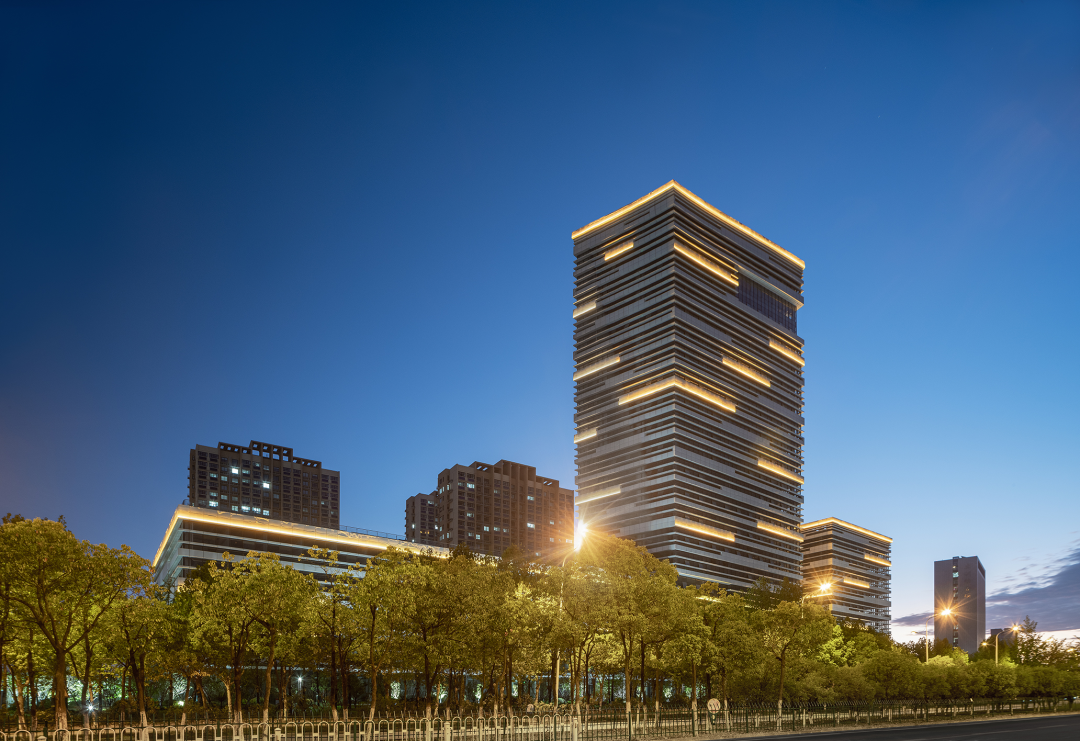

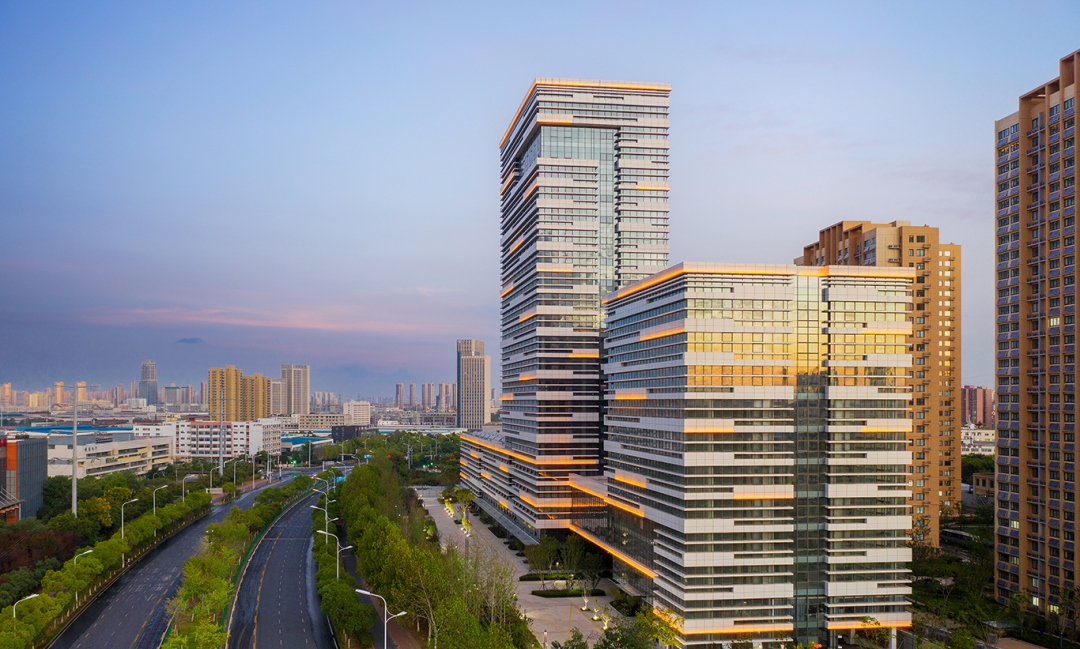

3 装配式修建与修建美学的融合

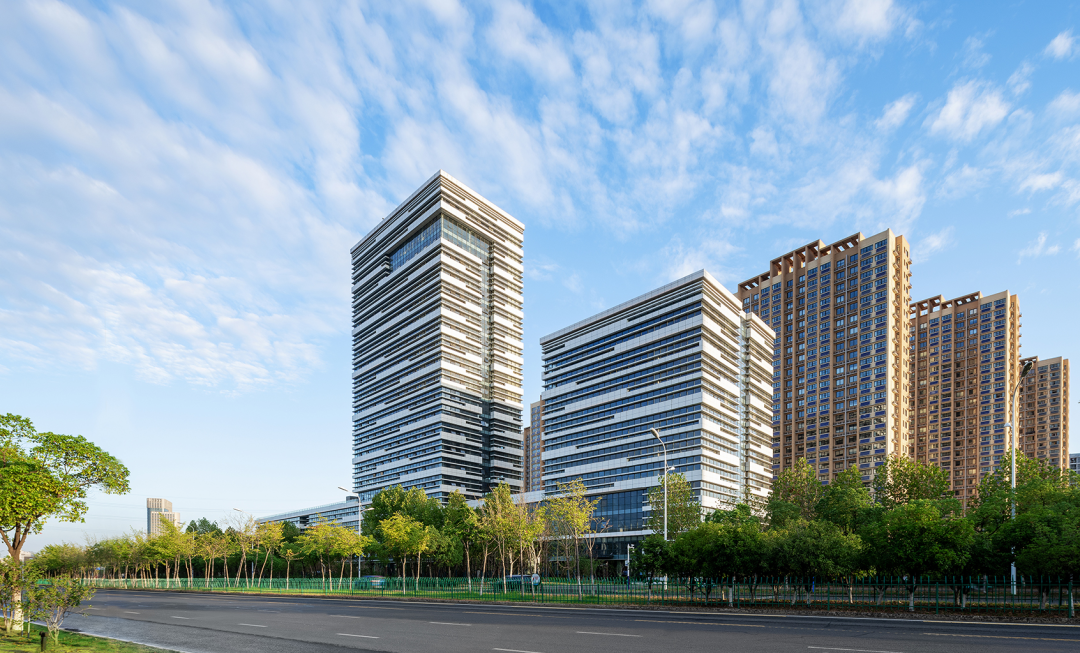

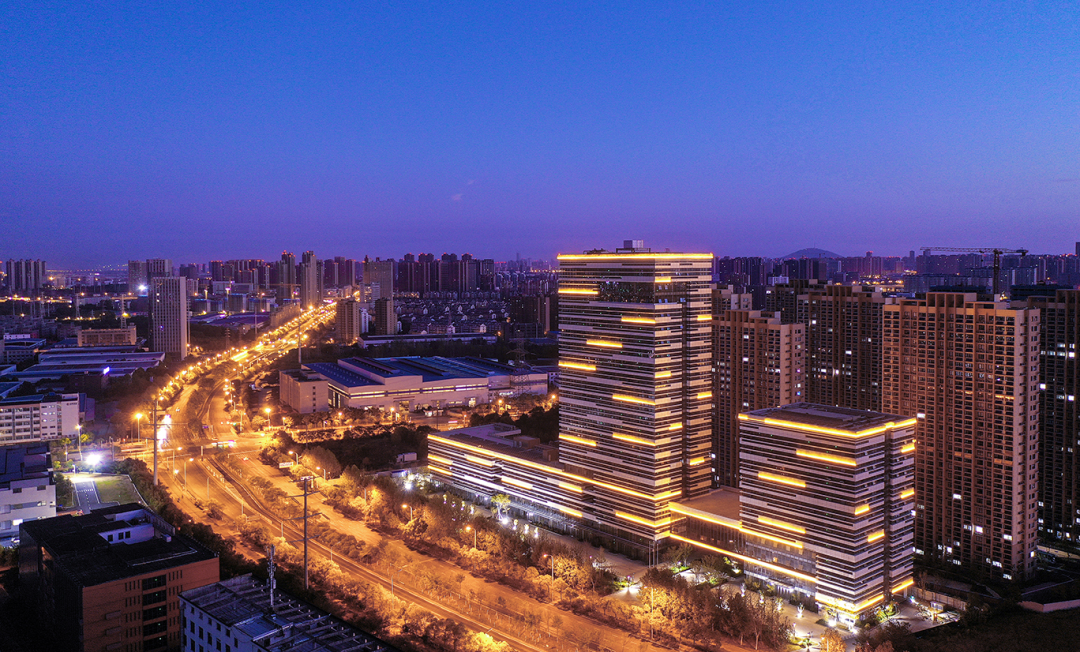

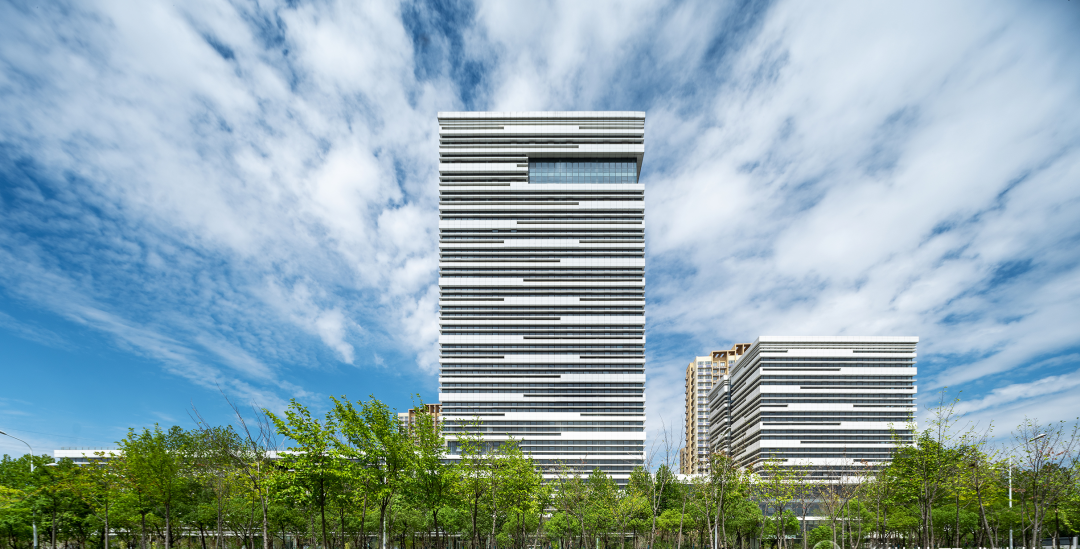

修建接纳现代气概，，，，，，，，色彩以深灰、白色为主，，，，，，，，暖色为辅，，，，，，，，呼应周边已建修建。。。。。。。修确立面形体，，，，，，，，巧妙团结狭长地形，，，，，，，，形体有机整体、一气呵成。。。。。。。造型现代朴直、稳重大气，，，，，，，，塑造“基业永恒”的生长信心。。。。。。。

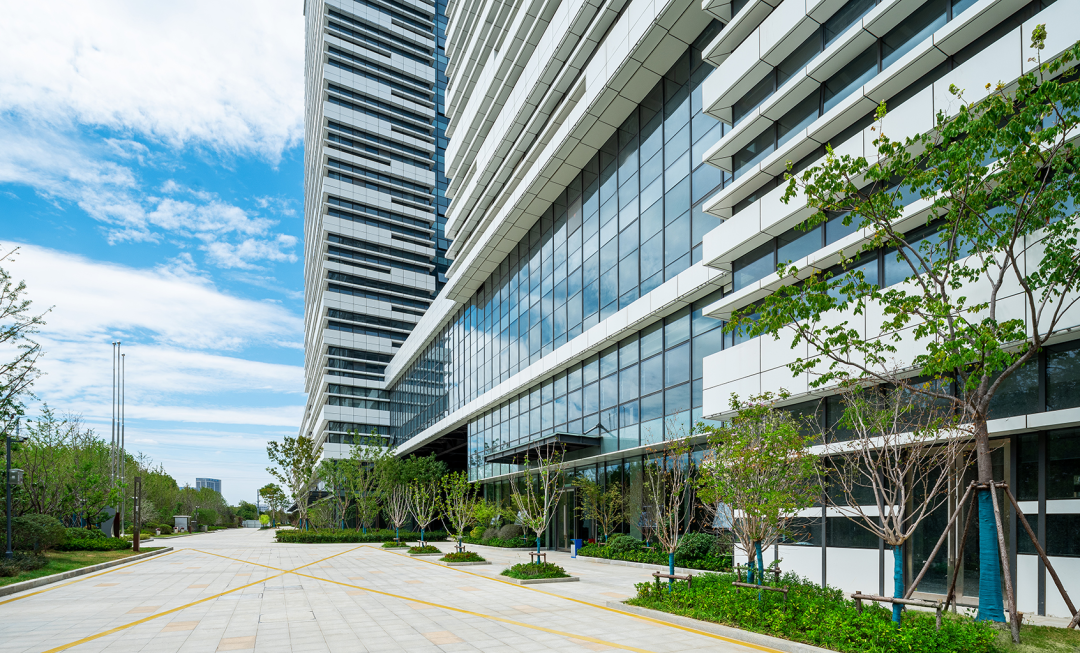

修建主楼中部玻璃在底部扩大、上扬，，，，，，，，自然形成入口雨棚，，，，，，，，形成涓涓细流汇聚之势，，，，，，，，寓意“海纳百川”。。。。。。。造型理性又不失富厚与活跃。。。。。。。修确立面以横向线条为造型要素，，，，，，，，局部升沉，，，，，，，，流通动感，，，，，，，，形似涌动升沉的海浪、树立企业新的生长信心，，，，，，，，也必将成为区域的地标修建，，，，，，，，为合肥的都会建设添上浓墨重彩的一笔。。。。。。。

UU电玩-中国官方网站

4 结构立异

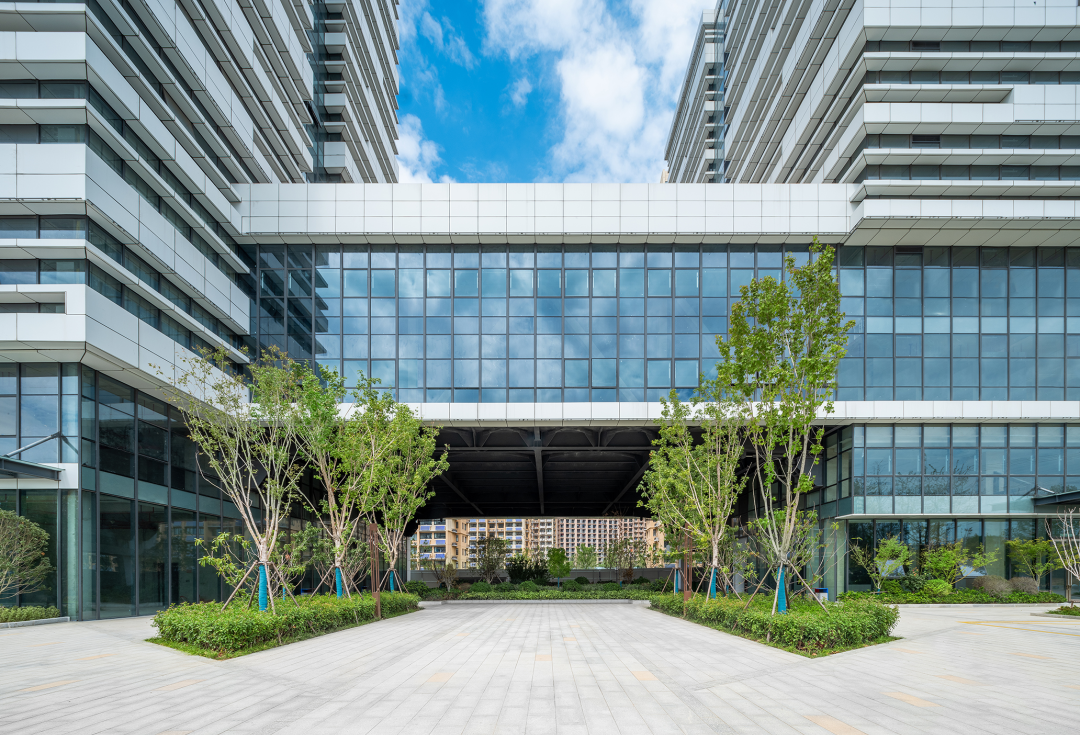

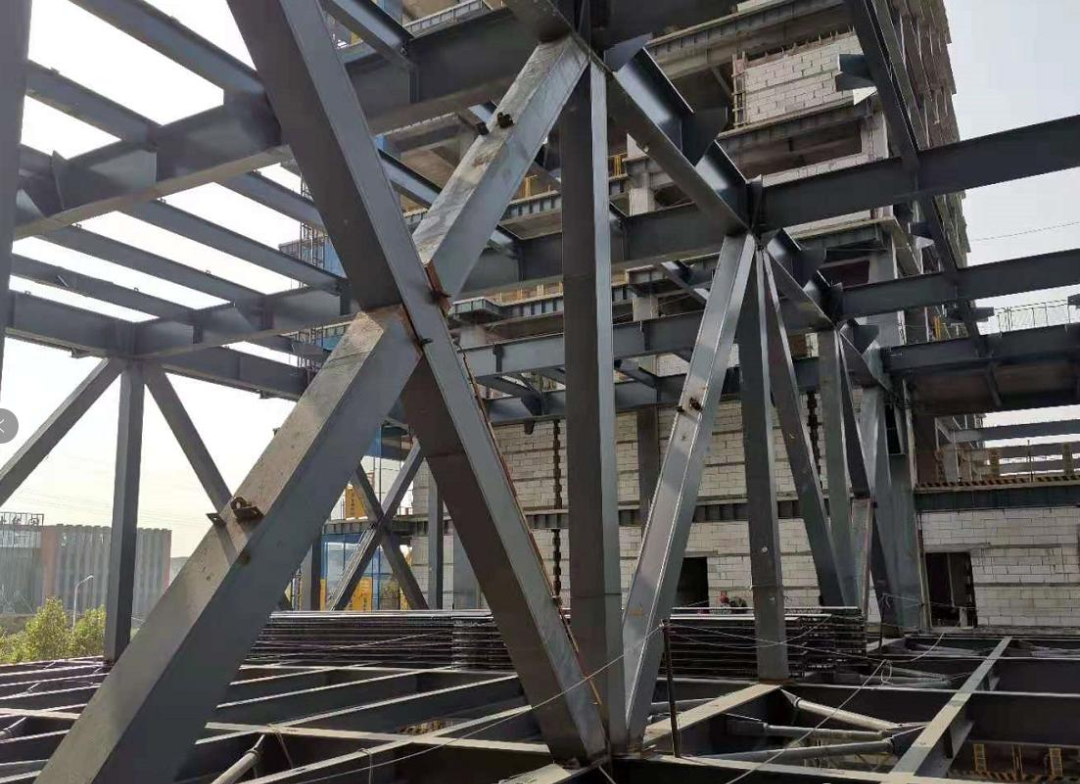

项目毗连天门湖公租房的景观轴线接纳倾轧空间，，，，，，，，使用无柱大空间--30Mx28M大空间，，，，，，，，充分体现了钢结构的优势，，，，，，，，斜支持展示了钢结构的结构之美。。。。。。。此区域空间底板和顶板接纳桁架钢筋楼承板，，，，，，，，免支模底板也为装配化施工提供了便当条件。。。。。。。

UU电玩-中国官方网站

UU电玩-中国官方网站

UU电玩-中国官方网站

5 外围护立异

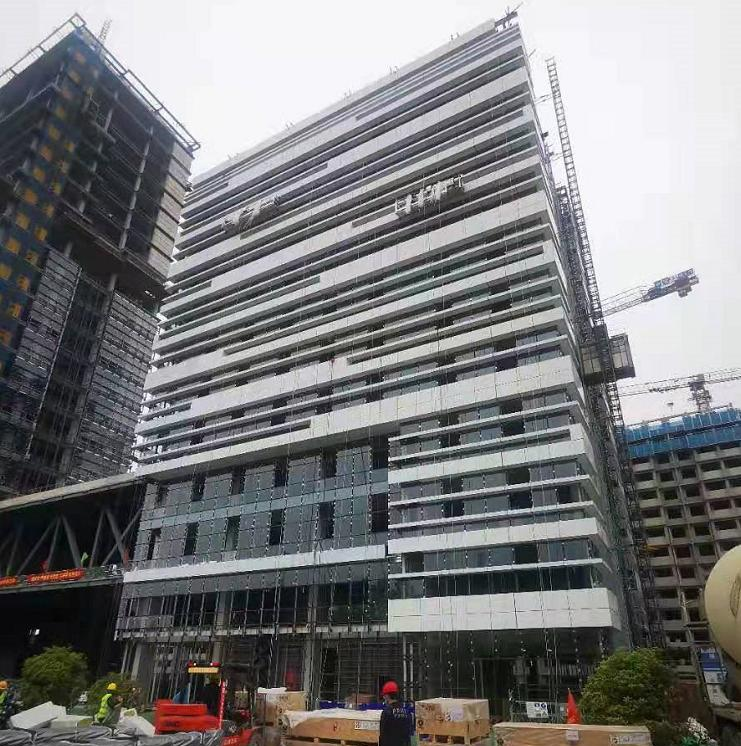

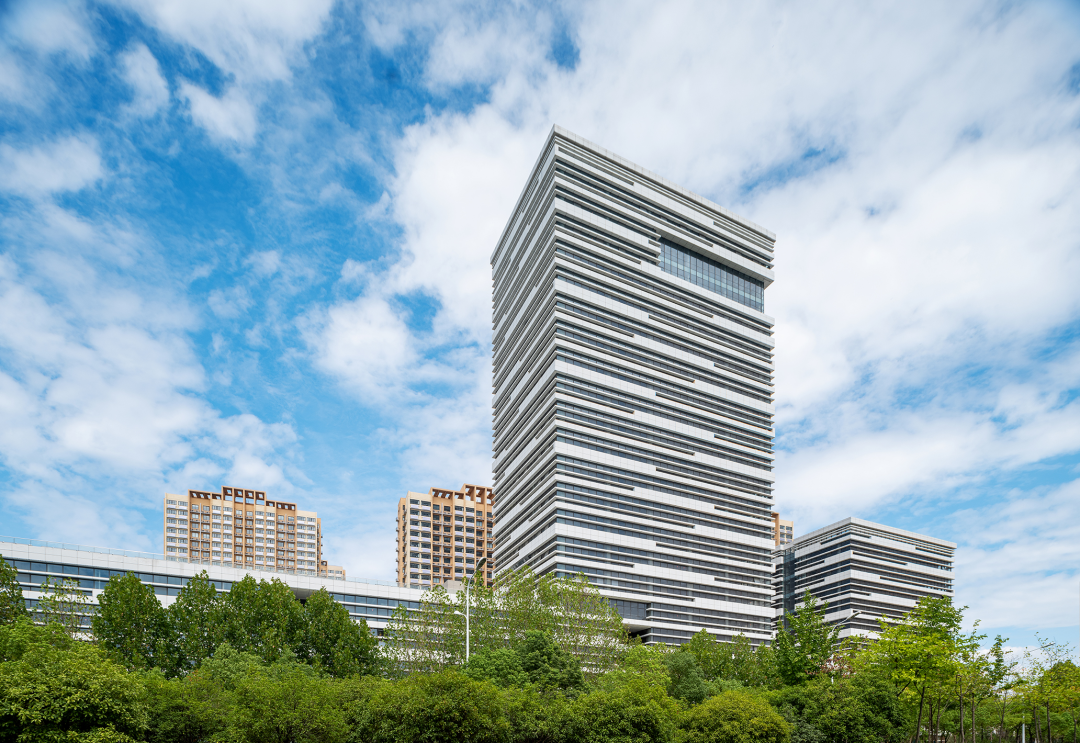

项目外围护系统使用金属和玻璃幕墙系统，，，，，，，，解决了钢结构外围护系统的难题。。。。。。。金属属于轻量化的材质，，，，，，，，镌汰了修建结构和基础的负荷，，，，，，，，为高层修建外装提供了优异的选择条件。。。。。。。金属板的性能卓越，，，，，，，，隔热、隔音、防水、防污、防蚀性能优良。。。。。。。无论加工、运输、装置、洗濯等施事情业都较易实验。。。。。。。

本项目外幕墙立异型使用了钛锌板，，，，，，，，在耐久性、防污、防蚀性能上更为突出，，，，，，，，钛锌板材质很好地体现了修建的造型美。。。。。。。

UU电玩-中国官方网站

UU电玩-中国官方网站

6 内装立异

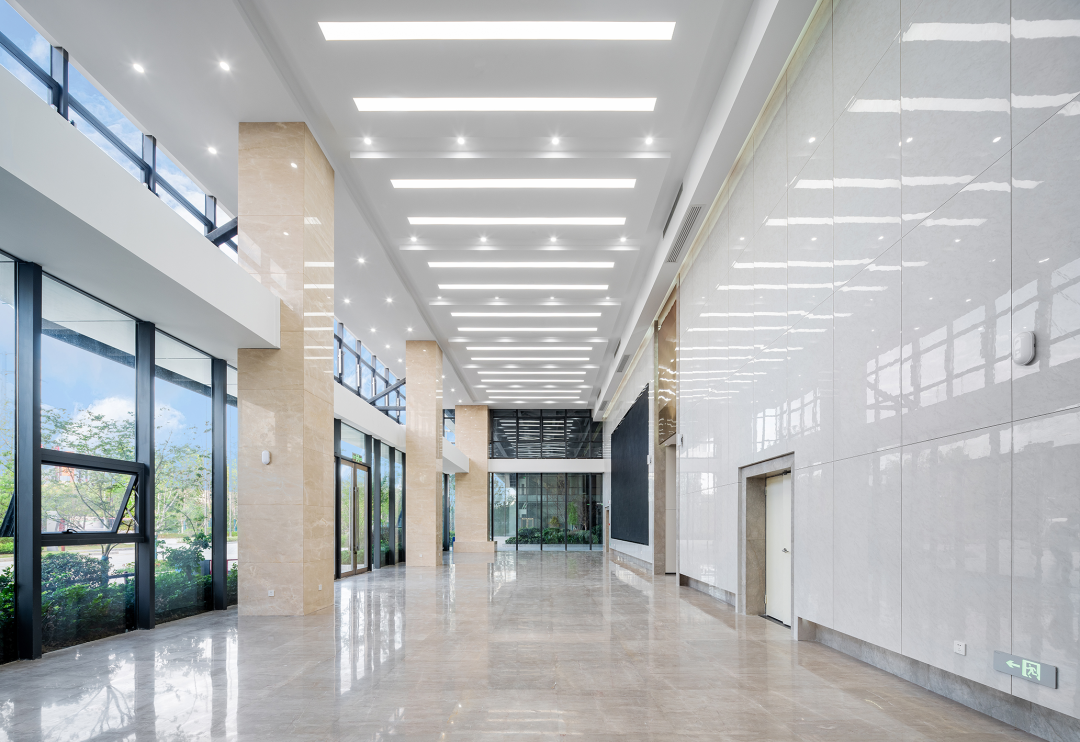

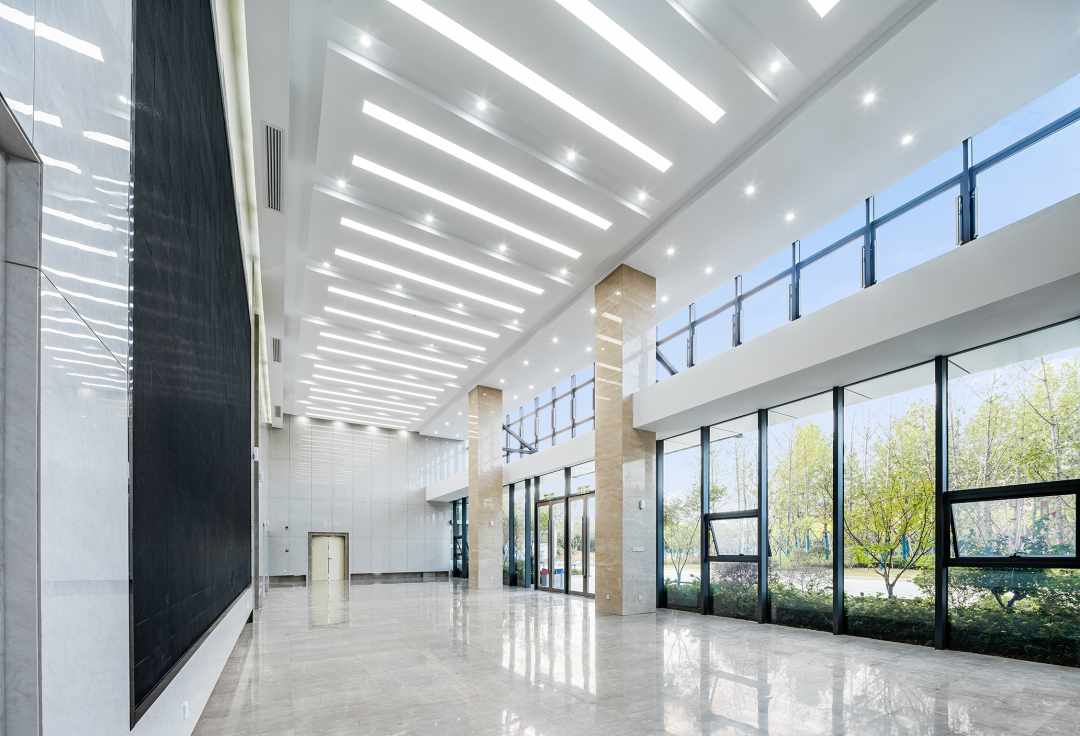

项目接纳了装配化妆修的手艺，，，，，，，，在公共部位，，，，，，，，接纳干挂陶瓷薄板手艺，，，，，，，，周全实现管线疏散，，，，，，，，为修建的全生命周期刷新提供便当条件。。。。。。。部分层间楼板接纳磷拼合保温隔声楼面板手艺，，，，，，，，为楼地面的装配式干法施工做出了起劲探索。。。。。。。

UU电玩-中国官方网站

UU电玩-中国官方网站

三手艺效果

1 装配式公共修建的探索

2020年7月，，，，，，，，《住房和城乡建设部国家生长刷新委教育部工业和信息化部人民银行国管局银保监会关于印发绿色修建建设行动计划的通知》提出：“新建公共修建原则上接纳钢结构。。。。。。。”可见本项目接纳装配式钢结构具有极端的前瞻性。。。。。。。也为国家装配式修建树模都会-合肥市，，，，，，，，在装配式公共修建领域的探索做出了主要的实践。。。。。。。

本项目装配式公共修建的实践，，，，，，，，不但仅体现在主体钢结构上，，，，，，，，同时对外围护系统、内装系统、装备与管线系统举行集成和立异，，，，，，，，成为装配式钢结构修建的规范。。。。。。。

UU电玩-中国官方网站

2 消能减震手艺

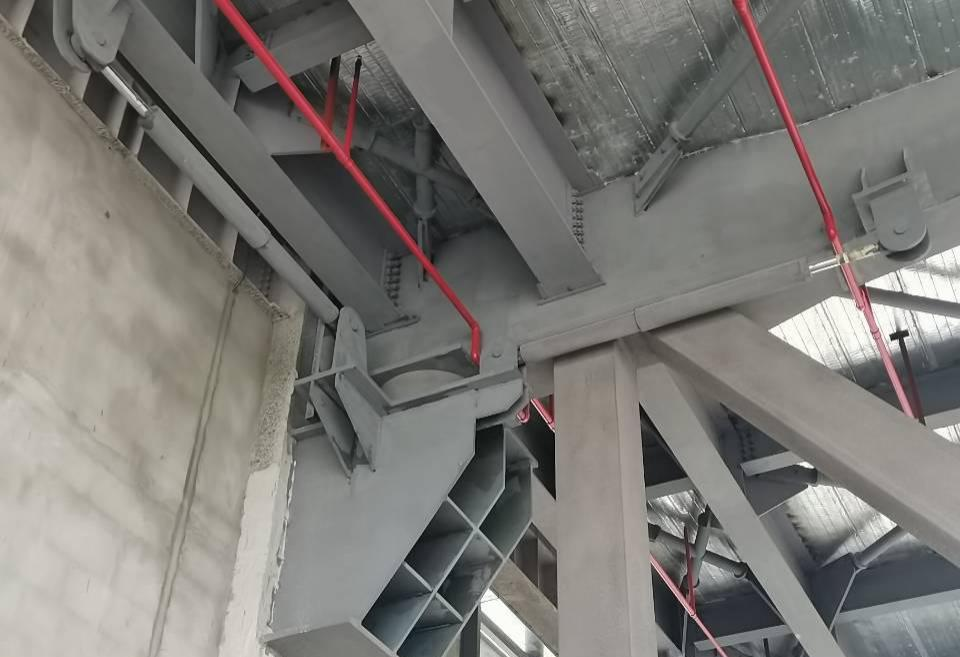

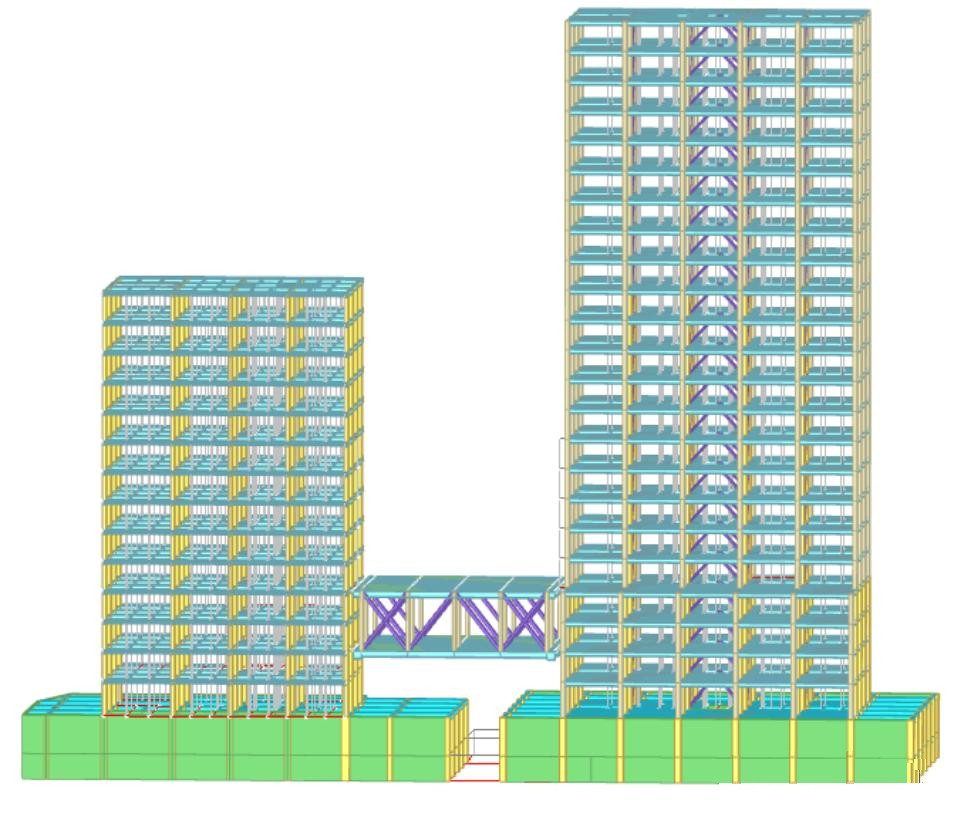

在A、B塔楼与连廊之间设置粘滞阻尼器，，，，，，，，控制预期的结构变形，，，，，，，，从而使主体结构及构件在罕遇地举措用下不爆发严重破损；；；；；；同时，，，，，，，，经剖析，，，，，，，，连体结构竖向第1阶振动频率为2.582Hz，，，，，，，，小于规范允许值3Hz，，，，，，，，人行走时容易引起共振。。。。。。。在三股人行荷载作用下，，，，，，，，楼盖竖向振动加速率为0.205m/s²，，，，，，，，大于规范允许值0.15m/s²。。。。。。。为知足连体结构在使用中恬静度的要求，，，，，，，，在连廊中设置调频质量阻尼器（TMD），，，，，，，，削弱结构的振动反应。。。。。。。

UU电玩-中国官方网站

UU电玩-中国官方网站

3 装配式组合结构手艺

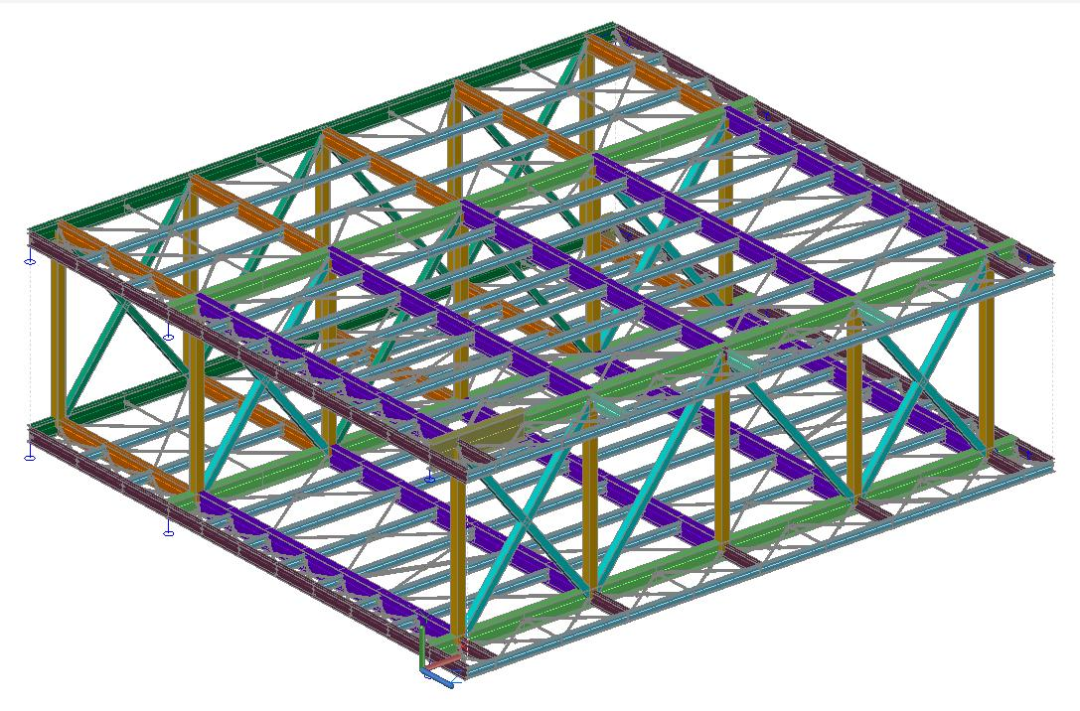

预制构件主要包括预制钢梁、钢柱、钢桁架、桁架钢筋楼承板等。。。。。。。项目地下部分为型钢混凝土组合结构，，，，，，，，地上部分为装配式钢结构，，，，，，，，其中A塔楼为钢框架-中心支持结构，，，，，，，，结构抗震品级为三级，，，，，，，，其中钢柱为二级；；；；；；B塔楼为钢框架结构，，，，，，，，结构抗震品级为三级，，，，，，，，其中钢柱为二级；；；；；；裙楼为钢框架结构，，，，，，，，抗震品级为三级。。。。。。。A、B塔楼均接纳矩形钢管混凝土柱，，，，，，，，裙房接纳矩形钢管柱，，，，，，，，钢梁均为焊接H型钢。。。。。。。连廊部分为钢桁架结构，，，，，，，，其中柱、斜腹杆为矩形钢管，，，，，，，，主梁为焊接H型钢，，，，，，，，楼板接纳钢筋桁架楼承板。。。。。。。连廊为整体桁架式无柱跨层大空间，，，，，，，，空间标准抵达30mx28mx9.6m(H)，，，，，，，，为工厂分段预制，，，，，，，，工业化水平极高。。。。。。。

UU电玩-中国官方网站

4 现浇楼板无立杆模板支持手艺

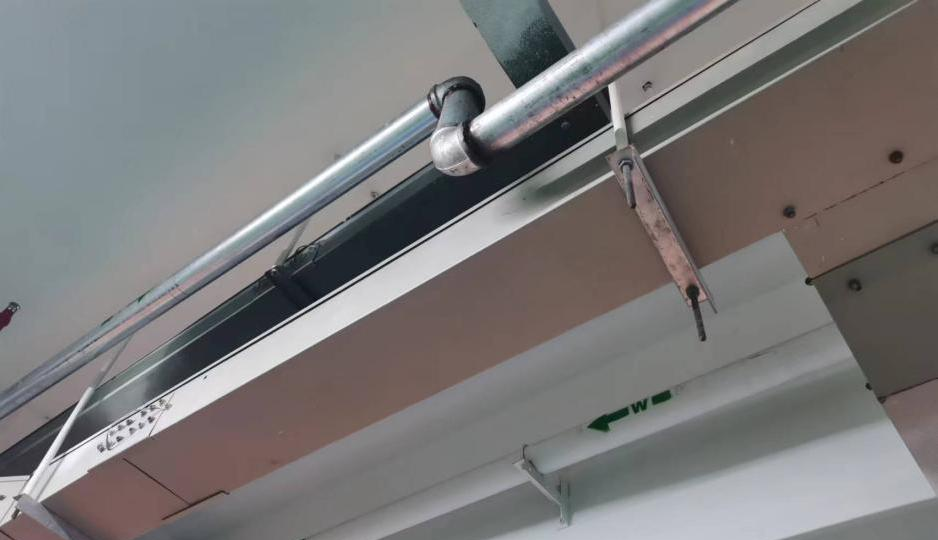

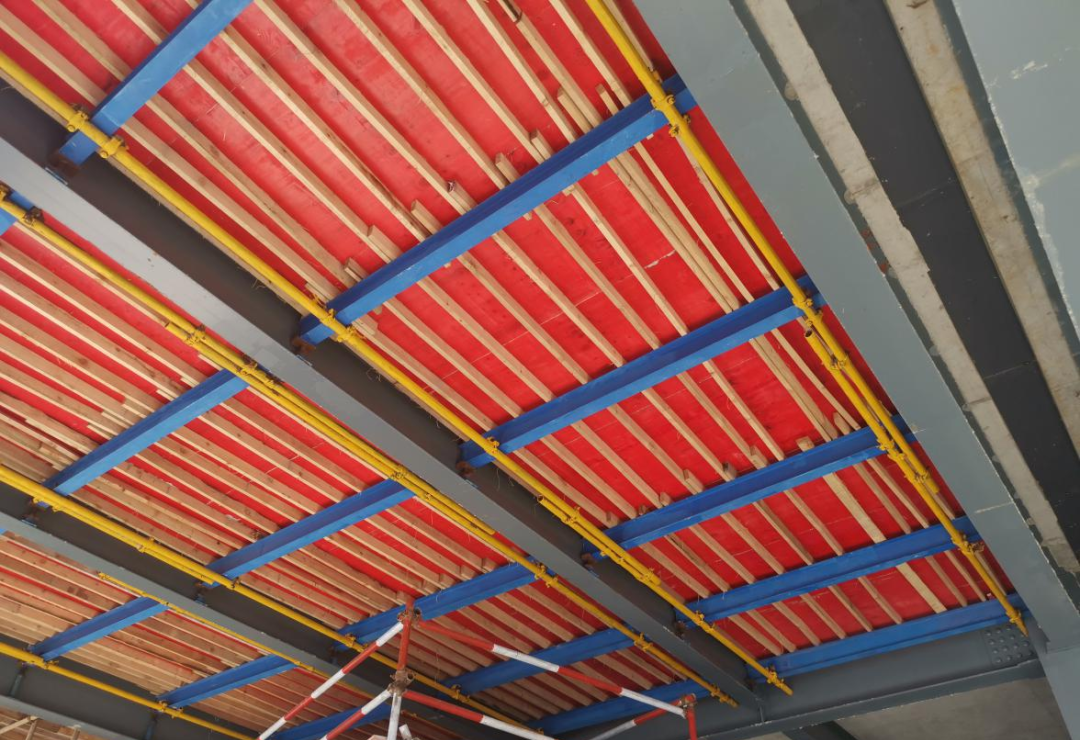

充分使用钢梁（H型钢）的特点，，，，，，，，通过在钢梁下翼缘上安排可调支托（包括含承靴底座、可调托撑和螺母），，，，，，，，上安顿方钢管（主龙骨），，，，，，，，通过螺杆实现可调理支持的高度调理，，，，，，，，进而实现整个支持结构水平面内的整体可调。。。。。。。项目取得安徽省工法一项。。。。。。。

UU电玩-中国官方网站

5 BIM手艺应用

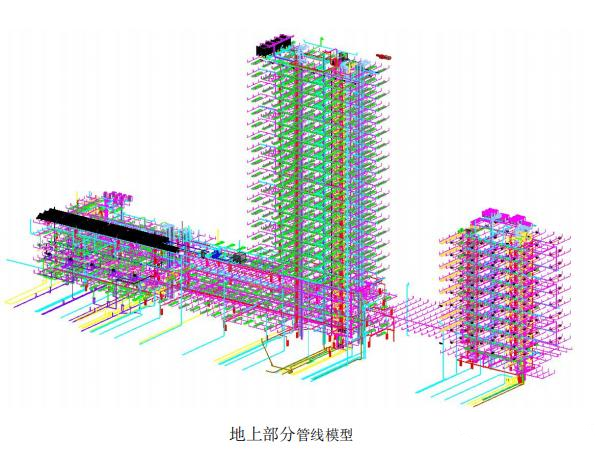

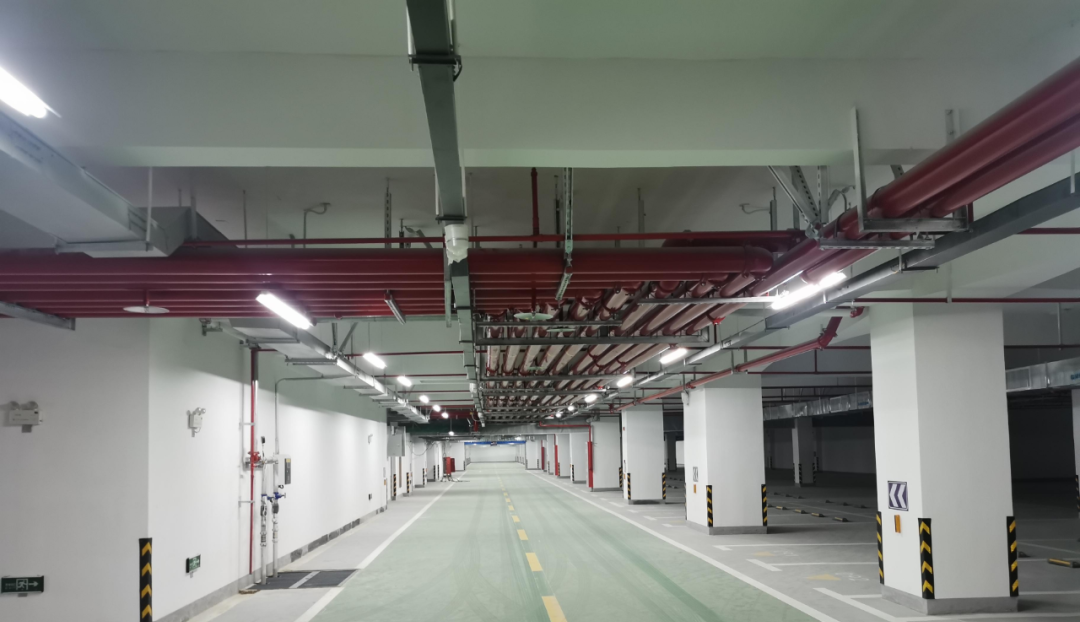

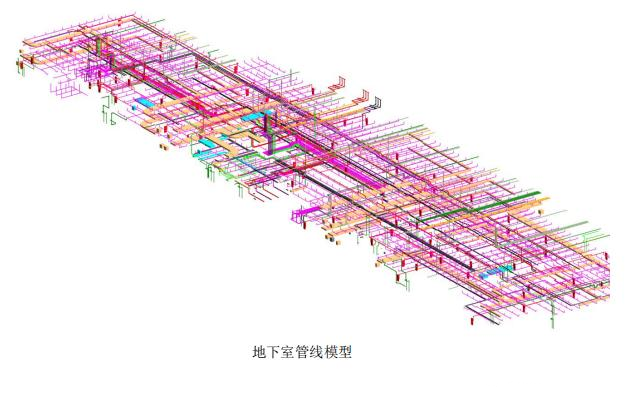

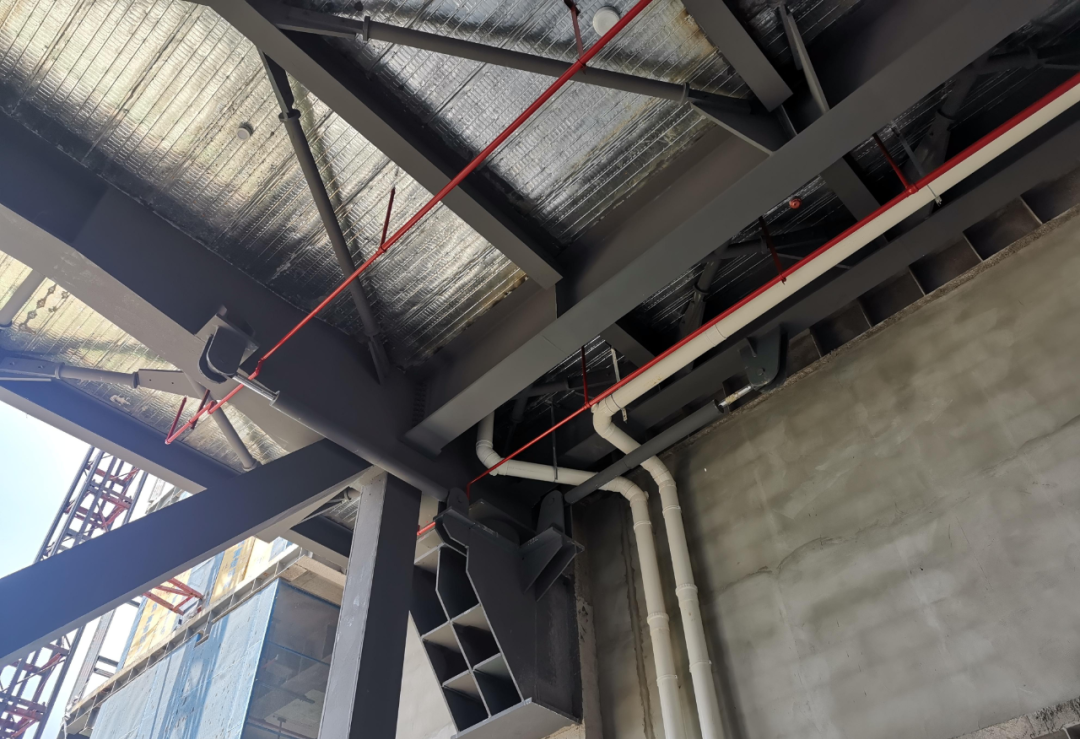

本项目全历程使用BIM 手艺，，，，，，，，用三维的方法将修建信息集成到BIM 模子，，，，，，，，从计划阶段到施工阶段实现信息的无缝转达，，，，，，，，最终提升修建品质。。。。。。。项目设计之初既思量装备与管线系统与装配式钢结构系统的融合，，，，，，，，使用BIM软件指导设计对种种装备与管线举行综合思量，，，，，，，，镌汰平面交织、合理使用空间，，，，，，，，同时对装备与管线准确定位，，，，，，，，合理避让结构梁板柱，，，，，，，，规避了后期凿剔沟槽、开孔、开洞以及不知足净高要求等征象的爆发。。。。。。。

UU电玩-中国官方网站

UU电玩-中国官方网站

UU电玩-中国官方网站

UU电玩-中国官方网站

项目还先后获得了合肥市优质结构工程奖、安徽省土木修建学会修建结构立异奖一等奖、首届天下钢结构行业数字修建及BIM应用奖优异奖、安徽省修建清静生产标准化树模工地等多项声誉称呼。。。。。。。

UU电玩-中国官方网站

项目所在区域成为合肥市装配式修建十多年来生长的缩影。。。。。。。区域内在盖了装配式钢结构、装配整体式剪力墙结构、叠合板式剪力墙结构等差别装配式修建系统。。。。。。。其中天门湖公租房3#楼是天下首个接纳叠合板式剪力墙结构制作的高层修建。。。。。。。项目北侧的天门湖康健驿站接纳装配整体式剪力墙结构，，，，，，，，现作为安徽省修建面积最大、功效最全的“康健驿站”。。。。。。。

作为首批国家装配式修建树模都会，，，，，，，，近年来装配式修建在合肥市获得蓬勃生长，，，，，，，，工业支持能力雄厚，，，，，，，，制作质量一直提升，，，，，，，，装配式修建生长模式特色鲜明，，，，，，，，已形成可复制可推广的乐成履历。。。。。。。
